Grindplaten leggen: complete handleiding

Gebruik deze uitgebreide gids om te leren hoe u grindplaten op elk type ondergrond aanlegt. De gids is geschreven door de oprichter van IBRAN, toonaangevend fabrikant van grindstabilisatiesystemen, en put uit meer dan 10 jaar ervaring met productontwikkeling en de begeleiding van meer dan 100.000 aanlegprojecten.

Deze gids geeft u praktische handvatten voor de aanleg van een grindoprit met kunststof grindplaten op vrijwel elke locatie.

Volg de onderstaande stappen voor een perfect resultaat:

Stap 1 - Opmeten

1. Afmetingen opnemen
2. Is een funderingslaag nodig?

Stap 2 - De juiste materialen bestellen

1. Geotextiel bestellen voor boven en onder de funderingslaag.
2. Funderingsmateriaal berekenen en bestellen voor een dikte van 150mm.
3. Aantal grindplaten berekenen door m² te vermenigvuldigen met 4.
4. Kantopsluiting en oprijrampen bestellen voor aanleg op beton.

Stap 3 - Funderingslaag aanleggen

1. Cunet uitgraven tot minimaal 210mm diepte.
2. De vlakke ondergrond bekleden met waterdoorlatend geotextiel.
3. Aanvullen met 150mm verdicht steenslag als funderingslaag.
4. Afdekken met 10mm afgewerkt scherpzand.
5. Scherpzand afdekken met waterdoorlatend geotextiel.

Stap 4 - Grindplaten leggen

1. De platen onderling verbinden.
2. Stabiliteit borgen.

Stap 5 - Vullen met grind

Stap 1 - De locatie opmeten

Nauwkeurige afmetingen zijn essentieel om de juiste hoeveelheid materialen te bestellen.

1.1 Afmetingen opnemen

Goede voorbereiding is het halve werk. Meet de te verharden oppervlakte zorgvuldig op. Omdat een oprit zelden perfect rechthoekig is, kunt u het beste het vlak opdelen in een reeks rechthoekige deeloppervlakten die u afzonderlijk opmeet.

1. Neem van elk deeloppervlak de lengte en breedte op en tel de deeloppervlakten bij elkaar op voor de totale oppervlakte waarop u de grindplaten legt.
2. Gebruik onze calculator en rond uw afmetingen af naar boven op de dichtstbijzijnde 0,5m.
3. Tel 5% op bij het totaal om snijverlies op te vangen.
4. Werkt u in feet en inches, converteer uw maten dan naar metrisch om de juiste hoeveelheid te bestellen.

1.2 De ondergrond beoordelen

Bekijk de locatie goed. Legt u een geheel nieuwe verharding aan of vervangt u een bestaande?

Bestaande verharding

Als er al een bestaande verharding aanwezig is, zoals beton, asfalt of betonklinkers, overweeg dan of u deze moet verwijderen. Ernstige schade aan de bestaande verharding kan wijzen op een falende funderingslaag of structurele drainageproblemen.

• Zijn er grote scheuren of breuken in het beton?
• Is er budget voor volledige verwijdering van de bestaande verharding?
• Hoe lang ligt de bestaande verharding er al?
• Welke voertuigen zullen over de locatie rijden?

Als de locatie slecht afwatert en er regelmatig water blijft staan, bedenk dan hoe u dit water kunt afvoeren. Is een oplossing voor regenwaterbeheer nodig?

Nieuwe verharding

Wie van nul begint, moet goed nadenken over de fundering om de grindplaten duurzaam te laten functioneren.

• Rijden er voertuigen over de platen? Zo ja, welk type?
• Welk bodemtype heb ik? Is de bodem waterdoorlatend?

Bij elke verhardingsproject voor motoren, personenauto's, bestelwagens en vrachtwagens is een degelijke funderingslaag onmisbaar. Het is het fundament waarop het gehele project rust.

Zonder een vaste funderingslaag steunt u op een krimp- en zwelgevoelige bodem, met name kleigrond, die beweegt terwijl de constructie stabiel moet blijven. De grindplaten zouden verschuiven tussen de autobanden en de ondergrond, als een laken dat door een wringer wordt getrokken.

Als uw bodem slecht afwatert en snel verzadigd raakt, helpt een funderingslaag onder de grindplaten bij de infiltratie van regenwater. De laag vormt een waterdoorlatend pakket dat hemelwater naar de onderliggende bodem laat wegzakken.

2.2 De juiste hoeveelheid bestellen

1. De funderingslaag moet na verdichting minimaal 150mm dik zijn.
2. Onder elke goede funderingslaag ligt een waterdoorlatend geotextiel dat water naar de onderliggende bodem laat wegzakken.
3. In de grindplaten kunt u elke steensoort van 10-30mm gebruiken, maar 20mm split geeft het beste resultaat.
4. Steenslag kleiner dan 10mm kan in bandenprofiel klemraken; steenslag groter dan 30mm is moeilijk in te vullen.
5. Dankzij de onderstaande handige tools berekent u eenvoudig de benodigde hoeveelheden voor een funderingslaag van 150mm diepte:

Grindplaten bestellen

De belangrijkste stap is zorgen dat u voldoende platen heeft om het gemeten oppervlak volledig te bedekken.

Bereken daarvoor hoeveel IBRAN-X grindplaten uw project nodig heeft. Dit is eenvoudig: vermenigvuldig het gemeten oppervlak met vier.

Bijvoorbeeld: bij een oppervlak van 13m x 6m (78m²) heeft u 312 platen nodig.

Aanvullende componenten

Naast het bestellen van het membraan, de funderingslaag en de grindplaten, is het zinvol om een aantal aanvullende componenten mee te nemen in de aanleg. Deze zorgen voor een afgewerkt, volledig functionerend en duurzaam eindresultaat.

Overweeg de volgende producten:

Oprijrand voor grindplaten

Wanneer u de platen op een bestaand oppervlak legt, heeft u oprijranden nodig om de toegang te beschermen en de platen te verankeren. Deze oprijranden worden bevestigd met 12mm expansiebouten.

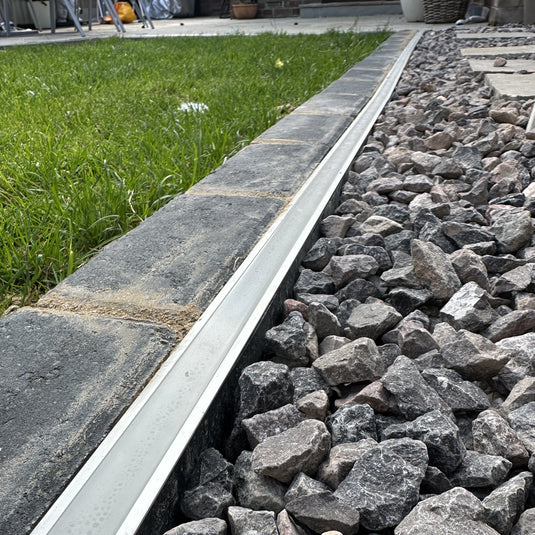

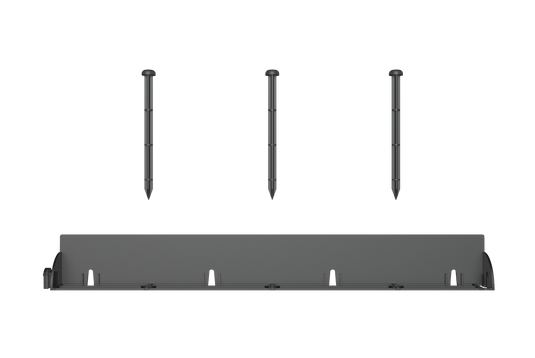

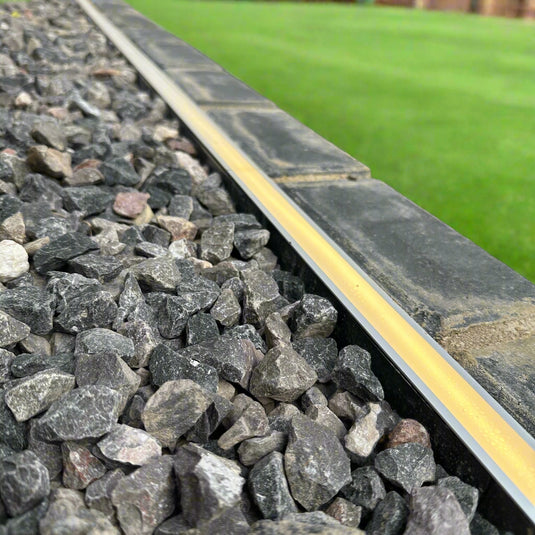

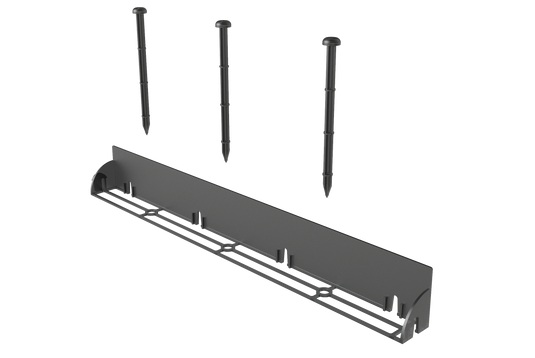

Kantopsluiting

Deze kantopsluitingsstrips klikken direct op de connectoren van de grindplaten en vormen een strakke afscheiding tussen uw grindoppervlak en aangrenzende borders en gazons.

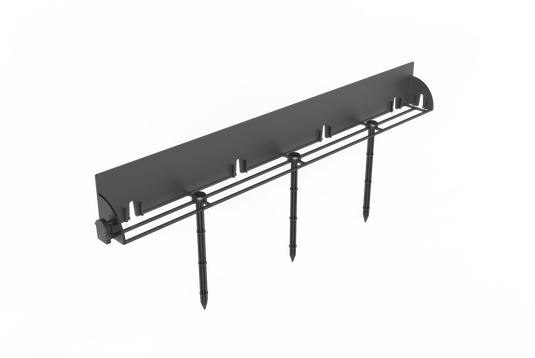

Ze kunnen worden gebruikt om de grindplaten op een bestaand oppervlak te verankeren via gaten waardoor grondankers worden geslagen. Bij aanleg langs gras worden de strips geleverd inclusief verankeringspennen.

Stap 3 – Aanleg van de funderingslaag

Nu de materialen zijn besteld en de levering is ingepland, is het tijd om het terrein voor te bereiden. Legt u de grindplaten op beton, dan kunt u de graafwerkzaamheden overslaan.

Maak de hoogte kloppend

Een goede funderingslaag staat of valt met voldoende materiaaldikte, correcte verdichting en een vlak eindresultaat. Gebruik onze funderingscalculator om de totale hoeveelheid funderingsmateriaal te berekenen. Zorg voor een verdichte funderingslaag van minimaal 150mm dikte, opgebouwd uit puingranulaat type 1, 2 of 3.

Breng de funderingslaag aan in lagen van 50mm en verdicht elke laag afzonderlijk. Houd het materiaal licht vochtig en gebruik een trilplaat. Het vocht helpt de fijne deeltjes te binden en de poriën op te vullen.

3.2 Graafdiepten

1. Graaf het cunet tot een minimale diepte van 210mm om ruimte te bieden aan de funderingslaag, straatlaag, grindplaten en grindvulling.
2. Overweeg een minigraver te huren om tijd en inspanning te besparen.
3. Maak het cunet vlak en bekleed het met een waterdoorlatend geotextiel. Dit laat water door maar voorkomt dat de funderingslaag wegzakt.
4. Vul op met 150mm verdicht puingranulaat type 1/2/3, aangebracht in lagen van 50mm, waarbij elke laag afzonderlijk wordt verdicht.
5. Dek af met 10mm afgestreken scherp zand als straatlaag, gelijkmatig verspreid en verdicht, ter bescherming van het onkrautwerend membraan en ter voorkoming van beweging in de funderingslaag.
6. Leg op het scherpe zand een waterdoorlatend membraan om onkrautgroei te beperken.
7. Controleer of de funderingslagen voldoende verdicht en diep genoeg zijn, en check het eindniveau met een waterpas.

3.3 Gaten opvullen

Deze stap is alleen van toepassing bij aanleg op een bestaand beton- of asfaltoppervlak.

Wie kiest voor grindplaten op beton of asfalt, doet dat vaak omdat het bestaande oppervlak sterk beschadigd is. Aanleg op een bestaand verharding is mogelijk, maar vul eventuele gaten en scheuren eerst op met puingranulaat type 1 en zand.

Nu het oppervlak gereed is, kunt u beginnen met het leggen van de grindplaten.

Eindcontrole en onderhoudstips

1. Controleer of alle platen vlak liggen en stevig met elkaar zijn verbonden.
2. Vul de cellen periodiek bij om de grindlaag op dikte te houden.
3. Houd de infiltratie in de gaten en vul grind aan waar nodig.
